AMC*Designor

Ouvrez d'abord AMC*Designor Données

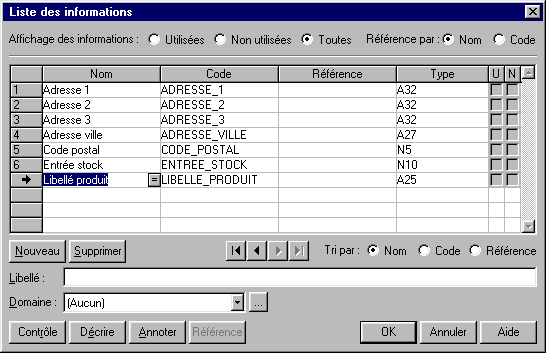

Dans le menu général, choisissez Dictionnaire puis Liste des Informations.

Vous pouvez mainteneant créer le dictionnaire épuré des informations.

Remarque :

Il n'est pas nécessaire de compléter la colonne Code du dictionnaire, ces informations sont générées par défaut à paritr de la colonne Nom.

2. Création d'un M.C.D.

Une fois que le dictionnaire des données est établi, il vous faut construire le M.C.D. Rappelons que chaque G.L.I. comportant un identifiant élémentaire constitue une entité, ceux qui ont un identifiant composé deviennent des associations porteuses, et que les liens qui associent les G.L.I. deviennent des relations non porteuses.

Construction des entités :

Dans le menu OUTILS, cliquez sur , puis cliquez sur l'écran à l'endroit où vous voulez la positionner. Choisissez , et double-cliquez sur l'entité que vous venez de créer. Entrez un NOM pour l'entité et effacez le contenu de CODE (ainsi il sera identique au NOM). Cliquez maintenant sur PROPRIETES et AJOUTER. Vous pouvez sélectionner les champs qui constitueront l'entité en cliquant sur , en regard de la propriété. Vous pouvez en selectionner plusieurs en même temps (utilisez la touche Ctrl). Une fois terminé, cliquez sur OK.

Pour sélectionner l'identifiant de l'entité, mettez-vous sur la ligne de la propriété choisie, cochez la case Identifiant et cliquez deux fois sur OK.

Construction des associations :

Toujours dans OUTILS, cliquez sur . Choisissez un NOM, comme pour une entité. Si c'est une association non porteuse, cliquez sur OK pour terminer, sinon, choisissez les propriétés qui la constitueront.

Construction des liaisons et des cardinalités :

Pour mettre en relation les entités avec les associations, cliquez sur , cliquez sur le point de départ de votre liaison, tout en en maintenant appuyé et dirigez vous vers votre point d'arrivée.

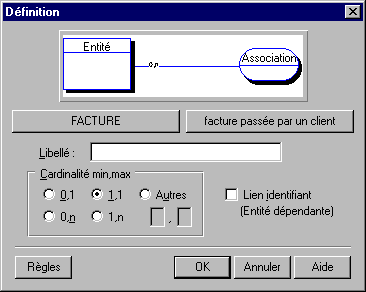

Pour Choisir les cardinalités, choisissez , et double-cliquez sur la liaison, vous voyez apparaître un tableau de liaisons :

Choisissez celle qui convient et cliquez sur OK.

Vous n'avez plus qu'à réitérer ces exemples pour créer le M.C.D. complet.

3. Création d'un M.P.D.

AMC*Designor permet de générer très facilement un M.P.D. à partir d'un M.C.D. Dans le menu général, choisissez Dictionnaire puis Générer modèle physique. Il vous faut choisir une base de données pour cible (par exemple Microsoft Access 97). Cliquez sur OK. Si tout est correct, vous voyez apparaître une boîte de messages portant la mention "Génération bien terminée". Cliquez sur OK. Vous disposez maintenant du modèle physique.

4. Création d'une base de données MS Access.

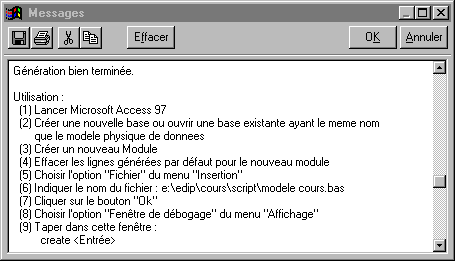

Une fois le moèle physique généré, vous pouvez créer une base de données. Dans le menu choisissez SGBD puis Générer base de données. Choisissez un nom et le répertoir de destination pour que AMC*Designor puisse générer le script. Cliquez sur Générer script. Une boîte de messages apparaîtra à la fin de la création pour vous indiquer les erreurs éventuelles, et pour vous indiquer la marche à suivre pour créer la base sous Microsoft Acces (ou DB2, Oracle, ...).

Attention : Mémorisez bien le nom du modèle physique <NOM>.MPD, car il faut donner le même nom à la base Microsoft Access : <NOM>.MDB



---
