Analyse : Devoir Surveillé 2

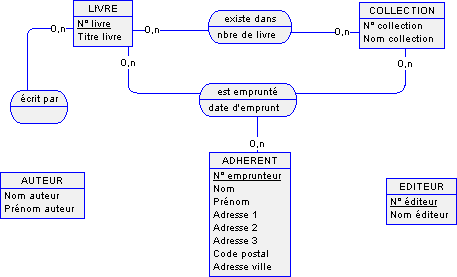

Vérifier le M.C.D. suivant et décrire la ou les erreur(s) existant dans ce M.C.D.

2. Deuxième question.

Etant donnés les fichiers logiques suivants, reconstruire le modèle conceptuel des données.
Remarque : les identifiants sont en gras soulignés.

Fichier 1 : N° réalisateur, Nom réalisateur.
Fichier 2 : N° film, N° réalisateur, Titre film.
Fichier 3 : N° film, N° acteur, Date film.
Fichier 4 : N° acteur, Nom acteur.

3. Troisième question.

Le bureau d'étude BATICONCEPT vous a confié la modification de son système d'informations concernant la gestion administrative des dossiers. BATICONCEPT gère plusieurs dizaines de dossiers simultanément. Une des tâches essentielles consiste à planifier l'organisation du travail des collaborateurs pour chaque dossier.

Un dossier est conçu pour un client, pour lequel un devis a été établi. Le dossier indique la nature des travaux, une date de début et de fin. Un dossier comprend plusieurs pièces : dessin, schéma, rapport, fiche, ... Une pièce est enregistrée avec une désignation à une date précise et peut donner lieu à un coût rentrant dans l'évaluation générale du dossier.
Dans un dossier, un numéro d'ordre est attribué à chaque pièce.

Chaque dossier évolue à un rythme qui lui est propre, en différentes étapes. D'un dossier à l'autre, les étapes ne sont pas les mêmes, et une étapes est caractérisée par le temps prévu...

Les collaborateurs sont connus par un nom, un numéro et une adresse. Une fonction et un coût horaire sont rattachés à chaque collaborateur. Un responsable du dossier est choisi dans l'équipe. Les interventions des collaborateurs sont déterminées à l'avance pour chaque étape. Plusieurs collaborateurs peuvent être impliqués dans la même étape pour le même dossier. Le responsable du planning gère manuellement l'évolution du dossier à l'aide d'un tableau mensuel indiquant pour chaque dossier et pour chaque jour l'étape en cours de réalisation.

L'interview du responsable de BATICONCEPT a permis de recueillir quelques données significatives du système d'informations :

Vous : J'ai compris que d'un dossier à l'autre les étapes ne sont pas les mêmes, mais est-ce toujours le cas ?
Responsable : Non, en effet, il arrive souvent que des dossiers différents comportent les mêmes noms d'étapes.
Vous : donc dans un dossier, pour chaque étape il correspond un type ou nom d'étape ?
Responsable : Oui, et il correspond également un nombre d'heures de travail réellement réalisées en plus du nombre d'heures prévues.
Vous : Un jour donné, un collaborateur peut-il intervenir plusieurs fois sur un même dossier ?
Responsable : Oui, mais dans ce cas, on cumule ses heures travaillées.

Afin de mieux maîtriser son évolution, le responsable du planning souhaite étendre son planning à tous les jours de l'année et l'affiner en notant les collaborateurs et le nombre d'heures réelles passées par chacun d'eux à chaque étape.
Le responsable désire également connaître le coût réel d'un dossier. Celui-ci est calculé à partir du coût des pièces et du temps passé par caque collaborateur multiplié par le coût horaire.

Le M.C.D. et le dictionnaire des données se trouvent ici. Dans un premier temps, compléter ces deux documents. Ensuite faire les U.F. suivantes :

U.F. qui permet de consulter le planning pour une date donnée.
U.F. qui permet de calculer le coût d'un dossier.
